槽盤式分布器是在槽式和盤式分布器基礎上發展而來的新型液體分布設備，融合了兩者的優勢，憑借優異的布液均勻性、較強的适應性和穩定的運行性能，在多種工業塔器中得到廣泛應用。
一、結構組成與工作原理
-

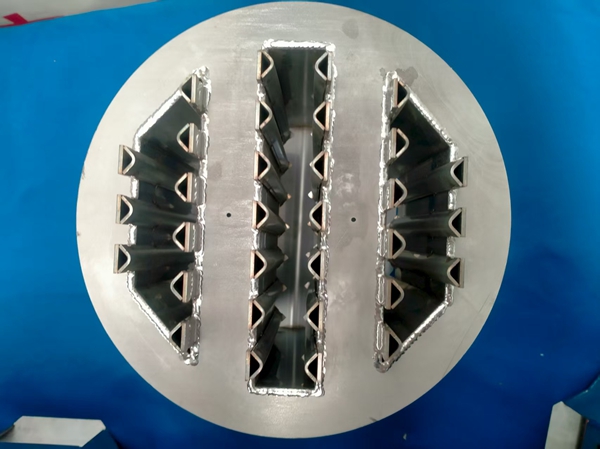

核心結構：槽盤式分布器主要由主槽、分槽、盤體和布液元件組成。主槽負責接收并初步分配液體，通過連接管将液體輸送至若幹分槽；分槽均勻布置在盤體上方，盤體為一圓形平闆，表面設有衆多布液孔或溢流短管等布液元件，部分型号還在盤體邊緣設有溢流堰。盤體下方通常裝有降液管，将分布後的液體引導至下方填料或塔闆。
-
工作流程：液體先進入主槽，經初步分配後流入分槽，分槽内的液體再均勻分布到盤體上。盤體上的液體通過布液孔、溢流短管或盤體邊緣的溢流堰實現二次分布，随後經降液管精準流至下方的傳質區域。這種 “主槽 - 分槽 - 盤體” 的多級分布模式，能極大程度保證液體分布的均勻性。
二、性能優勢
-
布液均勻性卓越：憑借多級分布結構，槽盤式分布器的布液均勻度可達 90% 以上，即使在液體流量波動 ±25% 的情況下，仍能保持穩定的布液效果。盤體上的布液元件分布密集且均勻，能讓液體在塔截面上實現更精細的分配，優于槽式分布器在高流量下的布液精度。
-
操作彈性大：對液體流量的适應範圍廣，既能滿足中低流量的穩定分布，也能應對較大流量的處理需求，操作彈性通常可達 1:5 以上，遠高于部分管式分布器的操作彈性。
-
抗堵塞能力強：盤體上的布液孔直徑一般比管式分布器大，且分槽和盤體的空間相對寬敞，不易被固體顆粒堵塞。對于含有少量懸浮雜質的液體，其抗堵塞性能優于多孔管式分布器，維護頻率低于槽式分布器。
-
氣液接觸效果好：盤體下方的降液管能将液體直接引導至填料或塔闆的特定位置，減少液體在下落過程中的霧沫夾帶，同時不影響氣體的上升通道，使氣液兩相能更充分地接觸，提升傳質效率。
-
結構緊湊：相較于槽式分布器，槽盤式分布器的盤體結構設計更緊湊，占用塔内空間較小，在保證布液效果的同時，能為塔内其他部件預留更多空間。
